流水线并行在训练中的位置#

大模型训练把一张卡放不下的东西分到多张卡上。

关于并行之前我们提过，分为两个大类：

• 数据并行，包括DP系列和CP系列
• 模型并行，包括TP系列和PP系列

并行轴	切分对象	每卡保留	主要通信	对激活显存的影响
数据并行 DP	样本	完整模型状态	梯度 All-Reduce	固定全局批次时随 DP 增大而降低
张量并行 TP	权重矩阵	每层权重分片	每层 All-Reduce/All-Gather	降低，配合序列并行更明显
序列并行 CP	序列	序列分片	注意力 K/V 交换	降低
流水线并行 PP	层	每段层	段间边界激活 P2P	基本不变

PipeDream 2018年 微软#

在当时，绝大部分多卡并行方法叫做数据并行，也就是把模型放在好几个机器里，然后把数据切分到不同的机器上进行计算。但是发展到后来，模型越来越大，单卡根本放不下模型，因此就产生了一些针对模型的并行方案。 例如张量并行还有按照层切分的并行。

但是这两个方法普遍都有问题，要不就通信开销太大（张量并行），要不就资源闲置（有数据依赖）。 因此PipeDream提出了两个核心机制：

• Aggressive Pipelining
• Perfect Overlap

在当年的论文用词都比较激进hh，与此同时这里要注意的是，它主要解决的还是 DNN 模型。

首先，和处理器的流水线一样，它先把DNN切分若干块，每个块在不同的机器节点上执行。并且它提出了一种简单的负载均衡机制（训练前做一个profiling）确定如何划分DNN的层，例如有的机器多分一些，有的少分一些等等来最小化通信。

其次，它把前向和反向的批次交织在一起，确保在反向传播时经过相同的节点，有助于保持节点忙碌。并且还提出了管理权重的方案，因为不同的设备可能速度不一致，假设设备0是第10个批次，设备3是第8个，当设备3回传的时候，就会用旧的参数去更新新的参数，因此它的解决方案是——全都存下来！

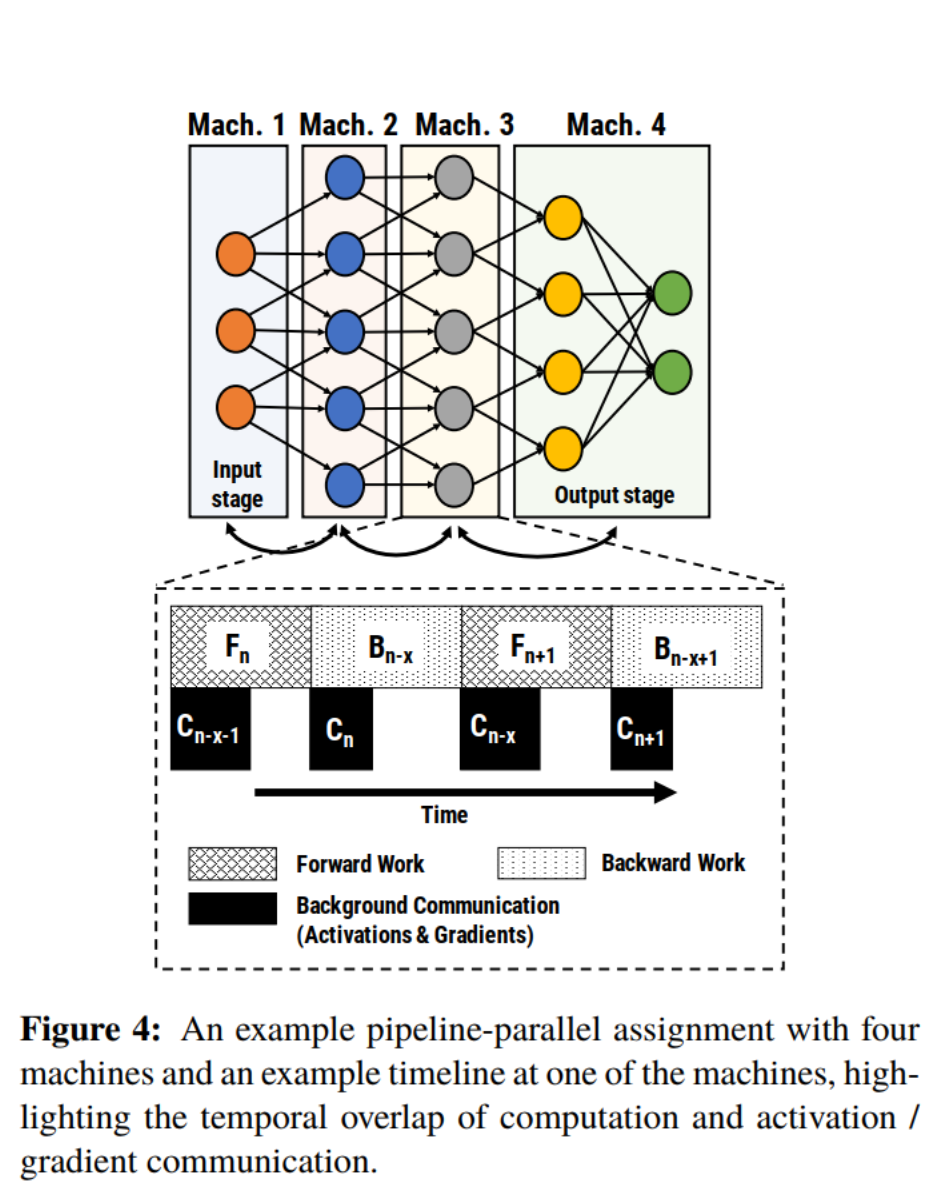

这个图展示了4台流水线是如何并行分配的，并且重点展示了计算和通信之间的重叠。 它的切分逻辑在最上边，神经网络按照层来切分。下边的虚线框表示任何一台机器运行时候的时间轴。

在这个时间轴中，可以看到PipeDream把通信和计算结合在一起。 这也是未来1F1B调度方案的雏形。

仔细看这里的F和B，他们分别代表Forward和Backward。 在一台机器中，F和B交替执行，例如刚刚算完某一个批次的F，就紧接着算之前某个批次的B。

在后续的文章GPipe中，机器必须等待所有的F算完再去算B，中间就会产生气泡，而这篇文章通过这种交错，让机器一直处于一种忙碌状态。

注意，这里的F和B的下标不一样，表明PipeDream是异步更新的，因此就会产生【权重过时】的问题。

除此之外，它还进一步把流水线并行和数据并行、张量并行结合起来，这样子整体的机器效率就会更高（不过这并不是这篇文章的重点。）

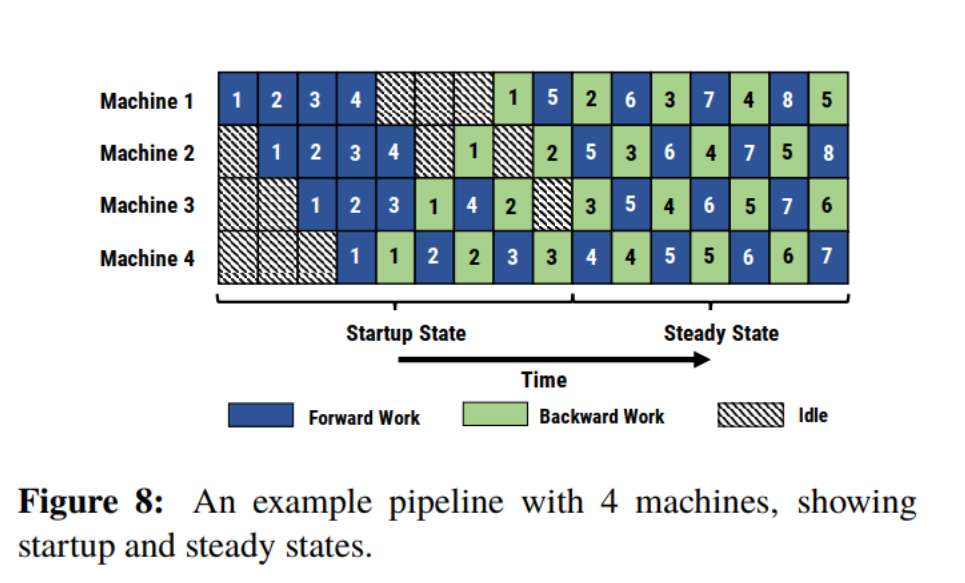

下边这个图就展示了他们的时序效果，可以看出只有最初的模块会有一些气泡，之后效率就会相对来说比较高。

那么问题来了，代价呢？ 我们再来看看GPipe是如何批判然后进行解决的？

GPipe 2018年#

在当时，很多模型并行算法是架构特定和任务特定的，当时的GPU间通信发展的还没有那么快，因此存在一些问题。论文中提到了两个方法：SPMD和PipeDream。

其中SPMD的核心概念就是张量并行等等，例如把矩阵乘放在不同的设备上，最终汇总。优点是模型参数可以随着设备数量线性增长，但是它的通信开销极大。每一步都要all-reduce，只能跑在高速网络上，并且对模型算子也有非常大的限制。例如矩阵乘就比较方便，但是卷积计算就很难高效切分。

另外一个叫做PipeDream，它是选择把前向传播和反向传播交织在一起跑（后续也会提到）。但是它是异步更新的，就会导致反向传播算梯度的时候，用的可能就是过时的模型参数。那当时为了缓解这个问题，PipeDream就让每张卡存了好几份模型参数，直接导致显存爆炸，很难训练更大的模型。

GPipe 流水线并行的核心特点，原文如下：

With the growing number of applications of deep learning, there is an ever-increasing demand for reliable and flexible infrastructure that allows researchers to easily scale neural networks for a large variety of machine learning tasks.

可以看到，GPipe的核心特点是可靠性和可扩展性。它允许扩展任意深度的神经网络，可以在不同的加速器之间划分模型来减少单个模型的通信开销。

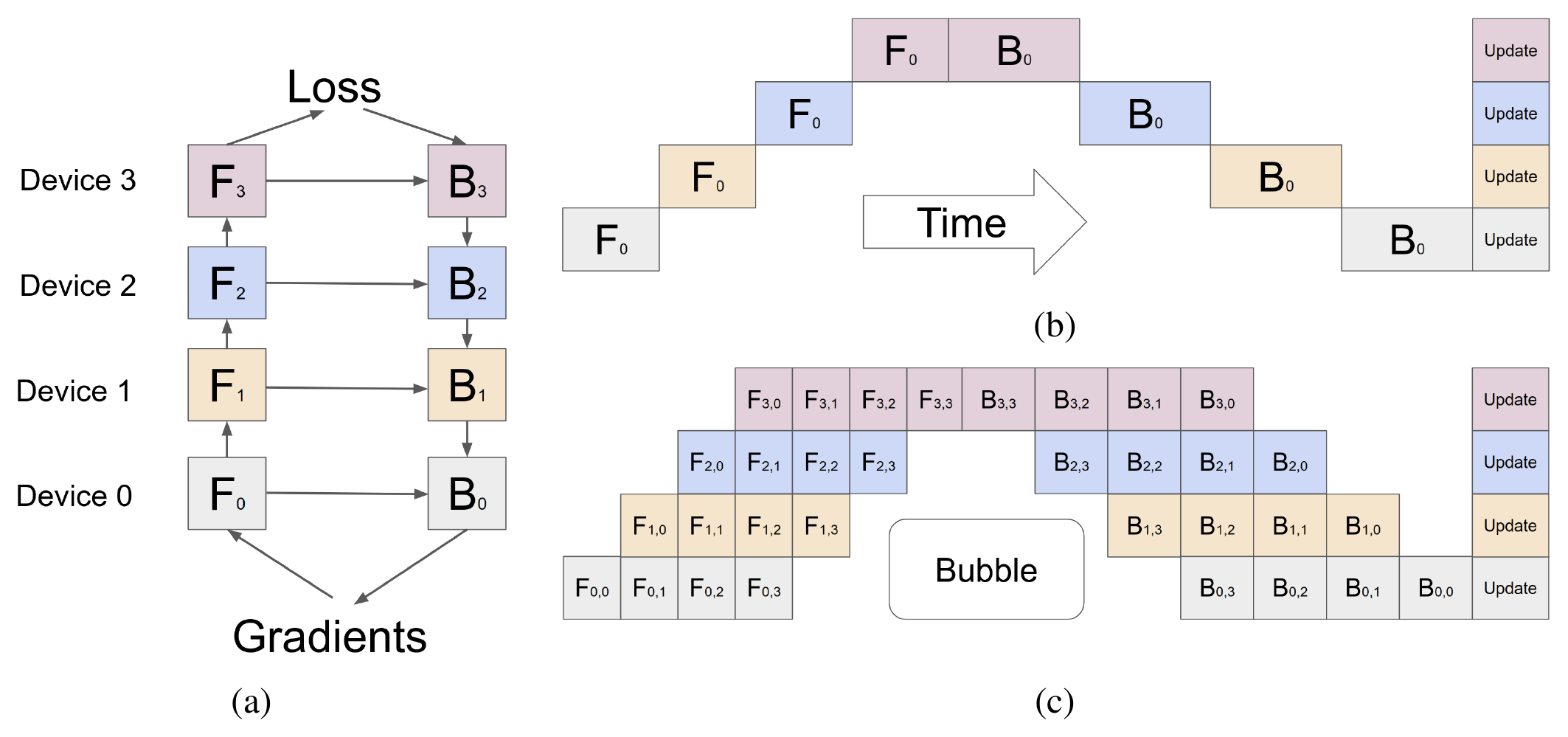

图 1　GPipe 论文（arXiv:1811.06965，Figure 2）。(a) 四段切分下的前向依赖；(b) 不使用微批时各段串行，利用率极低；(c) 引入微批后不同段同时处理不同微批，梯度在末尾统一施加。

GPipe的核心思想主要在于把原本的一个批次拆分为更小的批次。 假设我们现在有4层，单张显卡放不下，因此需要放到4个不同的设备上。

先看左图，对于前向传播，数据从下向上走。一直到Device3算出loss。 之后梯度从上向下走，需要注意的是，反向传播的时候，不仅依赖于上一层的B，还依赖同一层的F。

那为什么要提出GPipe呢？请看图b。 横轴代表时间，在图b中，竖着切一刀，会发现任何一个时刻，只有1个设备在干活。这是因为设备之间有严格的顺序依赖。Device1必须等Device0算完F0才能算F1，以此类推。

这样的后果是任意一个时刻，尽管有N台设备，但是只有1台设备实际在工作，利用率严重不足，极大地浪费算力。

而GPipe的解法也很简单，它把原本的一个大的Batch切分成为了更小的批次。 例如在时间点3，同时会有F20，F11，F02在工作，相比较原本的方案来说，尽管仍然会有一些等待，但是此时利用率已经有一定量的提升。

当所有的micro-batch流到最后，统一进行Update。

相比较原本的单个设备，现在的GPipe多了一些参数，也就是图中的参数。

1. 如何切分模型权重
2. 如何切分批次

这两个点就是核心的点。

那么在实际情况下，例如我假设现在有一张5090和一张5070，可能5090计算效率高一些，5070计算效率低一些，此时就可以动态调整模型权重，例如90多放几层，70少放几层，可以实现他们的整体计算效率都是均衡的等等。

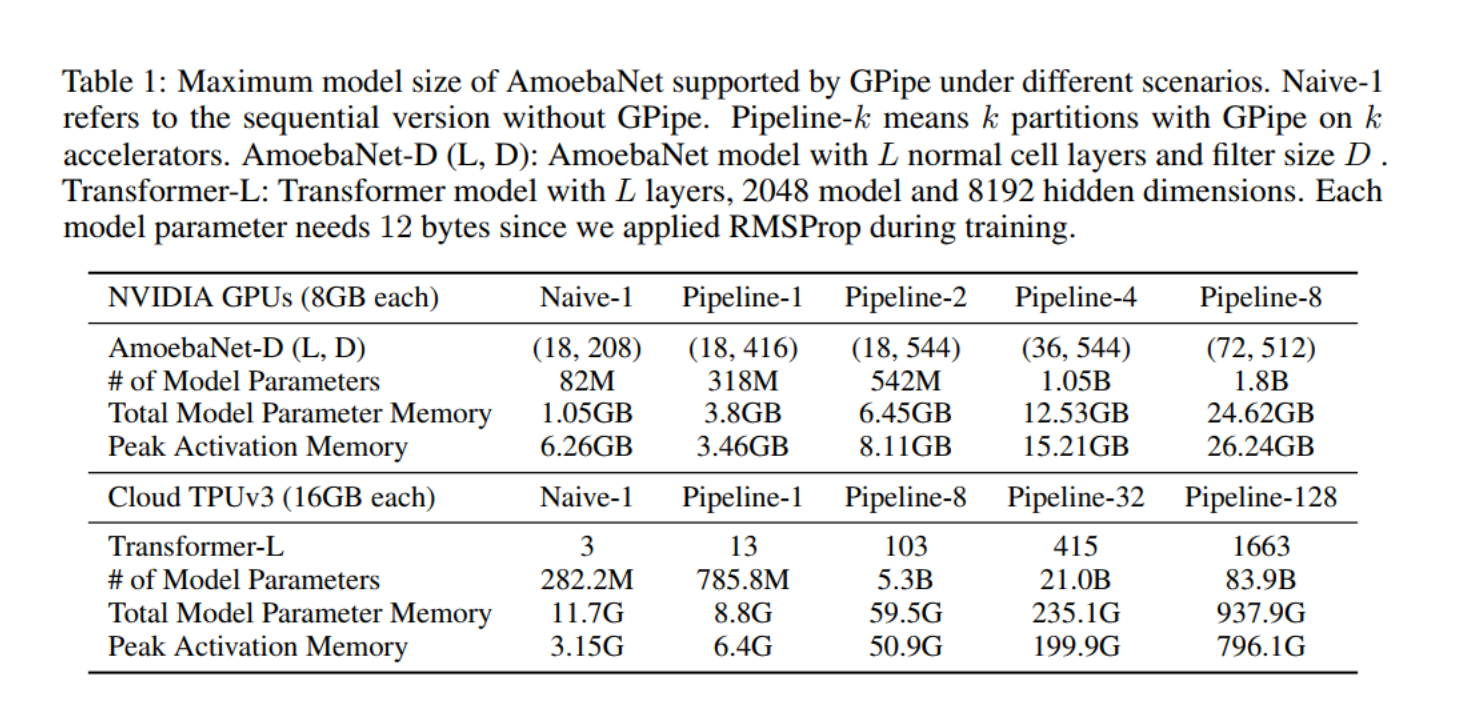

下边这个表就是GPipe的核心实验证明。 Naive表示传统的方式，也就是直接在单张卡上进行训练。 Pipeline-K表示把模型切分成为多少份，例如Pipeline-8就是把模型放在8个加速器上训练。

其中它主要使用了两个架构，分别是AmoebaNet和Transformer，一个针对传统的CNN，另一个针对Transformer。 并且还展示了整个权重、峰值激活权重等等。

假设你现在用的是一张8G显存的显卡，在传统的单卡中，你最多只能训练一个82M的、18层的CNN模型。 尽管这个时候模型参数只有1G附近，但是峰值激活内存在6G附近，很容易OOM。

假设现在使用PipeLine-1，那它和单卡的区别就在于把Mini-batch切分成为了Micro-batch，峰值激活内存从6G减少到了3G。（这里我觉得只是单纯的把批次变小）

进一步来看pipeline-8，此时能够训练的模型规模已经达到了1.8B，层数也到了72层。其中模型参数是24G，平均每张卡3G左右，激活内存是26G，刚好可以放到8张卡里。

表格下边进一步在TPU上也做了相关的测试，最终可以看到假设有128张TPU，甚至可以训练83B的模型。

这个方法的显著优点就是它具有非常强的扩展性，并且和硬件解耦合，和模型解耦合，只要是它符合这种层级结构，基本就可以按照这种方式切分到多张卡上，大大地提升了训练扩展性。

同时呢我们刚刚提到，在反向传播的时候，它不仅依赖上一层，也依赖同一层前向传播的参数，这个时候既需要保留反向传播参数，也需要保留前向传播参数，会给显存带来进一步开销。因此他们提出了重计算（经典方法，优化显存的典型方法）

进一步来说，GPipe他们只保存两个设备之间的边界结果，而对于设备内的中间层则直接丢掉。反向传播走到哪一层，就临时把那一层的前向重新计算一下。 虽然增加了约33%的计算量，但是把显存开销从$O(N \times L)$变成了 $O(N)$. 这样就可以训练更加庞大的模型。

并且论文进一步分析了，只要micro-batch切分的足够多，（达到设备数量的4倍以上）气泡的占比就可以忽略不计。

并且因为模型被切分成为了巨大的块，设备之间只需要传输块和块的结果，也降低了频繁通信的开销，所以即使是普通的网络，也可以很好地运行。

1F1B 2021 Megatron-LM#

欢迎来到流水线并行最高的山、最长的河！

之前的GPipe和PipeDream都只是在学术领域探索的一些小打小闹，直到英伟达和斯坦福联合发表的Megatron-LM出世，才正式标志着大模型工业化的进程加速开启。

强烈建议这篇文章阅读原文。

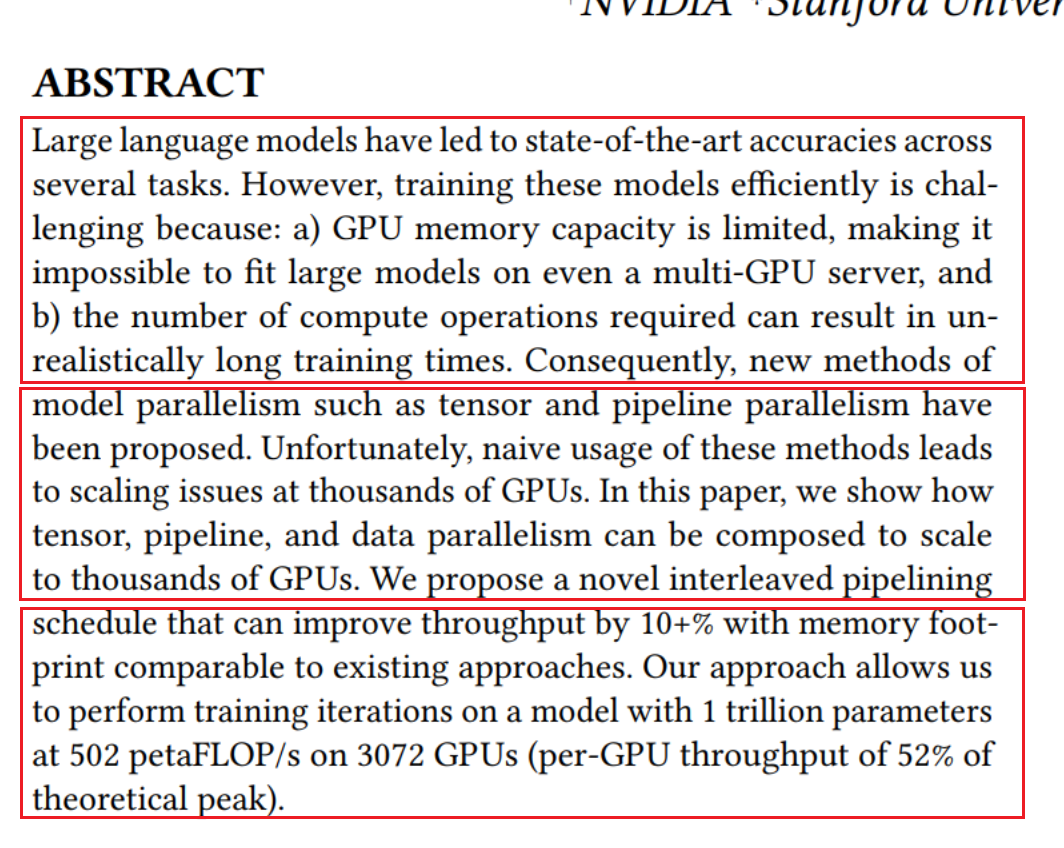

话不多说，先把abstract端出来。

论文在Introduction中提到，假设使用一张A100-80G的GPU训练GPT-3，大概需要288年，更何况A100完全无法容纳整个大模型。 因此他们引出了并行范式。

在诸多并行范式中，数据并行是最早被使用的。它的核心是scale-out。但是数据并行DP有两个最明显的问题：

• 有可能每个GPU处理的数据都非常少，让GPU利用率变低
• 单个GPU无法放得下整个模型，同样限制训练

因此除了DP之外，一些新的并行技术例如最经典的张量并行，它在单机多卡内是很有优势的，可以把大模型分配在多个卡上。

但是仍然会有两个很明显的问题：

• 大量的all-reduce通信开销，需要高强度的卡间通信网络
• 张量并行如果被拆分的特别多，会把大矩阵变成小矩阵，反而降低GPU利用率

因此除了DP和PP，之前我们在Gpipe和PipeDream中提到的流水线并行就被派上了用场。 流水线并行核心就是把模型按照层进行切分，同时再把一个bath拆分成为更小的microbatches。 但是在流水线冰箱中，不管是哪种调度策略，都需要确保优化器也就是参数更新在各个设备之间同步。 很明显的一点是在每个批次的最末尾，都会出现一次流水线刷新。

根据论文的表述，高达50%的时间可能会花在刷新流水线上。而微批次和设备数的比例越大，则刷新时间越低。 因此为了实现高效率，通常采用更大的批次。 而1F1B的核心工作就是提出一种新的流水线调度策略，可以在较小的批次下提升效率、降低显存开销。

Introduction中介绍了Megatron-LM的核心问题：

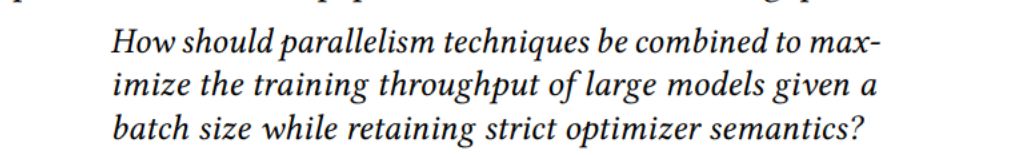

在给定批次大小的情况下，应用各种并行技术，最大化模型训练吞吐，同时保持严格的优化器语义。

这个图比较复杂，我需要一步步带着大家讲解清楚。

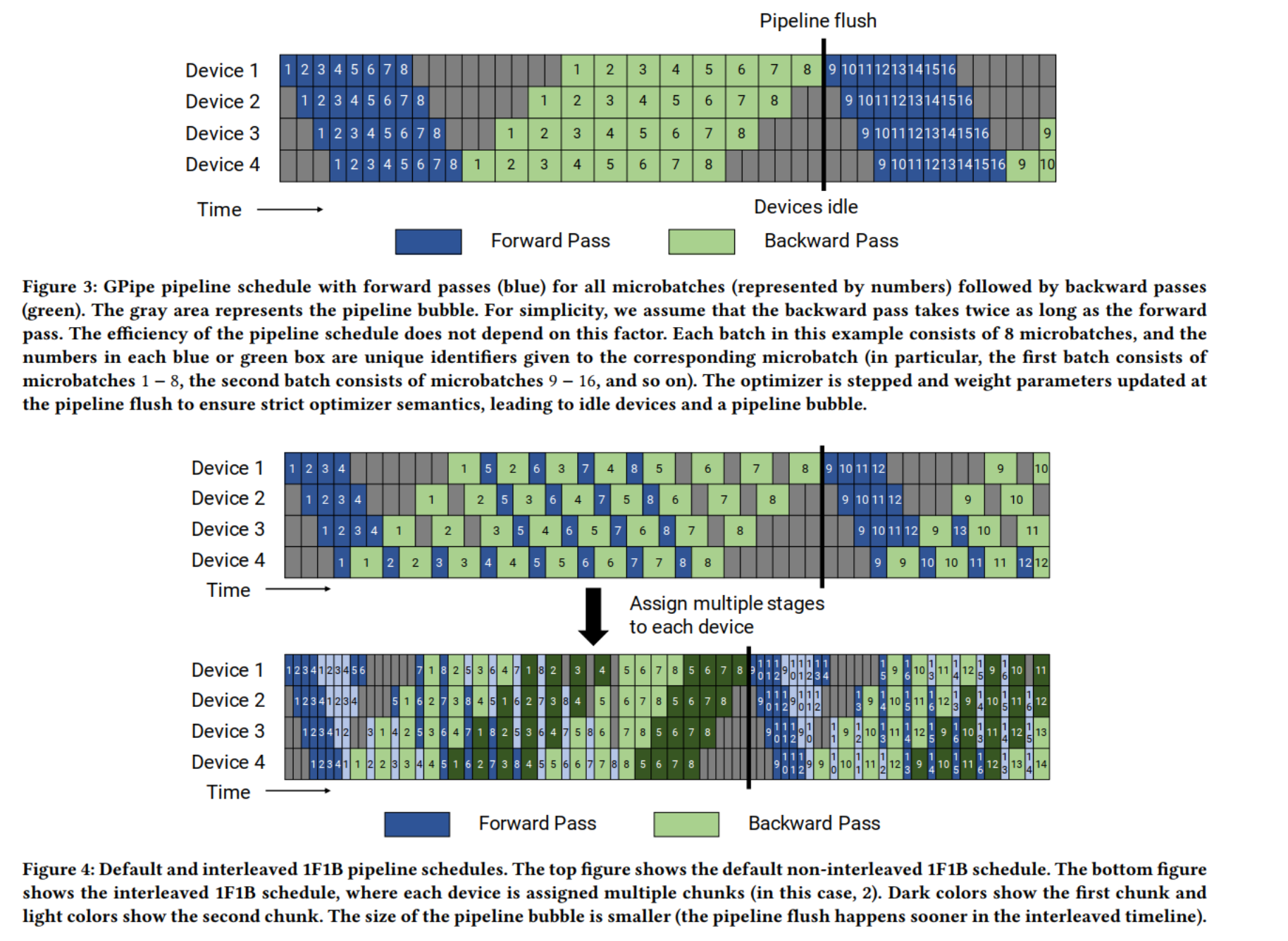

首先图3是GPipe，它提出了一种调度方案，即先执行一个批次的所有F，再执行所有的B。假设GPipe的一个气泡大小为$t_{pb}$, 我们通过一些数据来量化这个气泡。

首先将一个batch中micro-batch的数量记为 $m$, 流水线段数为 $p$.

• 流水线气泡的开销为: $(p-1) \cdot (t_f+t_b)$ (流水线气泡由一个batch开始时的p-1个前向传播和p-1个反向传播组成)
• 理想处理时间为 $m \cdot (t_f+t_b)$

则气泡率为:

$$Bubble_{time} = \frac{p-1}{m}$$

为了让这个气泡时间占比变小，因此需要m远远大于p。

但是GPipe需要将所有的m个批次的中间激活值保留（或者重计算），因此当m很大时，显存占用极高。

因此第一个优化就是PipeDream-Flush调度方案。如图4上所示，先让各个设备进入预热节点。等到各个工作节点进入稳态时，执行一次前向传播，紧跟着就是一次反向传播，简称为1F1B。

最后再一个batch结束的时候，返回所有的in-flight microbatches(尚未完成反向传播且需要维护激活值的micro-batch)。这个调度方案产生的气泡与上一个是相同的，它的主要优化点是只需要保存p次激活值，因此内存效率要比GPipe效率高非常多。

实际上1F1B已经效果比较好了，但是我们并不满足于此，请看图4下方。 为了进一步减少流水线气泡的大小，每个设备都可以执行模型的多个层的子集。

什么意思呢？假设原本设备1是拥有层1-4，设备2是层5-8，那么我们可以让每个设备计算两个模型块，即

• 设备1拥有层1,2,9,10
• 设备2拥有层3,4,11,12
• 以此类推

这种方案中，流水线的每一台设备都被分配了多个流水线阶段，例如假设一个设备有v个阶段，那么实际气泡占比为：

$$Bubble_{time} = \frac{1}{v} \cdot \frac{p-1}{m}$$

这就意味着这种新的调度方案进一步将气泡时间减少了v倍。 但是这种缩小的流水线气泡代价是用通信换取的。 从数量上讲，通信量也增加了v倍，因此需要更加高效的网络来降低额外通信带来的影响。

例如我在双卡H100上实测数据为：

Seq 2048，batch 4，eager。单位为 µs/token（步时 s），越低越好。

m	1F1B	GPipe	交错 v=2	交错 v=3
2	32.84（0.538）	32.91（0.539）	28.81（0.472）	27.59（0.452）
4	28.17（0.923）	28.14（0.922）	26.21（0.859）	25.69（0.842）
8	25.86（1.695）	OOM	24.89（1.631）	24.78（1.624）
16	24.65（3.231）	OOM	24.39（3.197）	24.37（3.194）

峰值显存（GiB）开销如下：

m	1F1B	GPipe	交错 v=2	交错 v=3
2	29.17	41.98	33.48	35.33
4	29.17	70.41	33.89	35.92
8	29.17	—	33.92	35.95
16	29.17	—	33.92	35.95

Megatron在论文中提出的一个核心的点是：

• 机内张量并行，跨机流水线并行

在卡数和批次固定的情况下，张量并行度越大，流水线切分段数就越小，因此气泡的等待时间就越小。

那是不是要无限加大张量并行呢？ 非也！

从通信的角度来看，PP的通信是极其廉价的，只在段落和段落之间传输数据，通信方式还是点对点通信，每个micro-batch只需要传输一次。 而张量并行每一层都要进行all-reduce，前向两次，反向两次。 只有单机内部存在NVLink才能扛得住这种高频通信，一旦跨机器带宽骤降，TP的优势会显著下降。

那我可以不可以做单机内的PP呢？也可以。 但是要取决于单机有没有很好的通信环境。 假设现在8卡之间是NVLink全互联，那PP的通信数据量是不足以占满这么大的带宽的，完完全全被浪费掉了。相反TP可以很好的占用这部分带宽。

并且单机内做PP，气泡代价比较大，为了减少气泡，假设现在P是8，则M至少32，并且还要保存8份激活值，再加上模型状态，显存又变成了核心问题。

进而论文又分析了张量并行、数据并行和流水线并行之间的关系。那他们是什么关系呢？ 简单来说就是模型并行度——张量并行和流水线并行，刚好能够把模型塞到显存即可，剩下的所有GPU都去做数据并行。这是因为只要是模型权重并行，就会有通信开销，因此只需要能够让卡刚刚好放得下模型，这是性价比最高的方式。

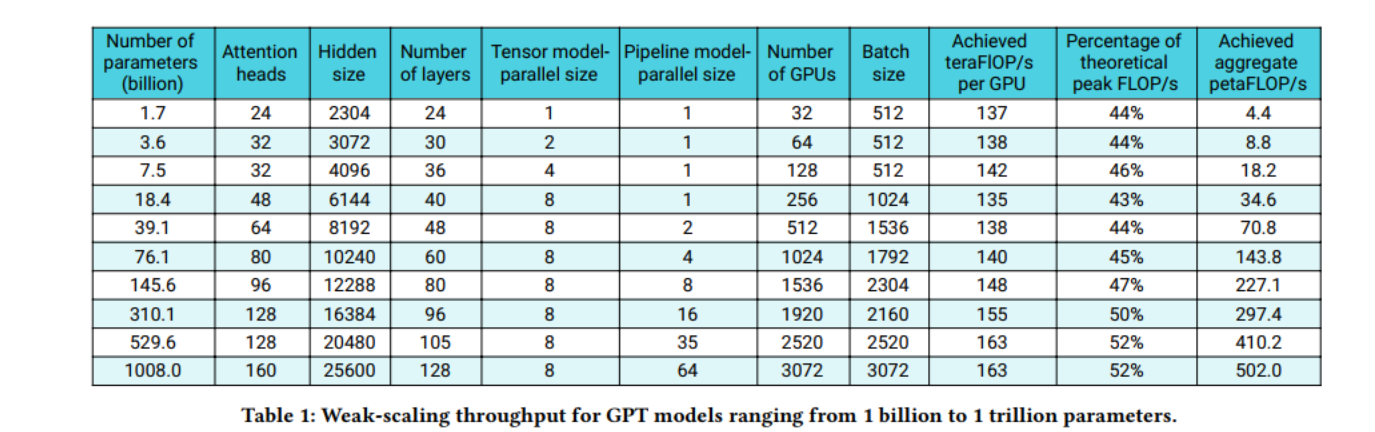

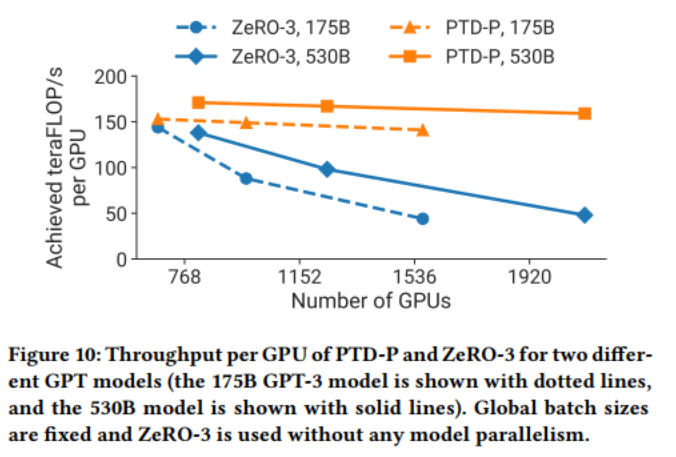

这张图就是纯纯的秀肌肉，他们证明了Megatron是可以无限扩展的，无论模型多大都可以训练，只要卡足够多。并且他们还进一步证明了，他们的系统在扩展时的效率极高，直接碾压了当时的ZeRO-3.

表中提到了弱扩展。这里指的是在增加机器的同时，同比例增加模型大小，查看单卡的计算效率是否能够维持。强扩展指的是保持模型不变的同时增加卡，减少执行时间。

仔细观察表格中的张量并行，它最大就是8，之后增长的主要内容是流水线并行度。

最后三列说明随着模型不断增大，单卡的算力不仅没掉，反而还从137涨到了163. 峰值利用率也从44%提升到了52%。

为什么模型越大，单卡效率反而越高了呢？

这是因为大模型的隐藏层维度和矩阵尺寸比较大，GPU是很喜欢算大矩阵的，这个时候的运算是计算密集，性能反而会进一步提升。

ZeRO-3我们在之前已经讲过，它本质上是一种数据并行，当GPU翻倍的时候，All-Reduce通信量也要跟着翻倍，于是当卡变成1500多张的时候，网络带宽直接被拉爆了。

其他的数据大家就自行在论文中查看吧。

到此为止我们就把流水线并行最核心的内容基本上讲解完毕了。

Zero Bubble（2023 / 2024，Sea AI Lab）#

1F1B 把一次反向作为一个整体安排。Sea AI Lab 在 Zero Bubble 中进一步区分了反向的两部分工作：B 计算输入梯度，交给上一阶段；W 计算参数梯度，留给本卡更新。 上一阶段要等 B 的结果，W 则可以在本轮参数更新前完成。Zero Bubble 论文，第 2 节

我们可以通过线性层 $Y=XW$ 看清这个区别。后面传来的输出梯度记为 $G$，本层要计算

$$\begin{aligned} \text{B：}\quad \frac{\partial L}{\partial X}&=GW^{\mathsf T},\\ \text{W：}\quad \frac{\partial L}{\partial W}&=X^{\mathsf T}G. \end{aligned}$$

如果先算出 B 并发回去，上一张卡就能继续反向，本卡可以稍后再算 W。等到本卡因为前向输入或反向梯度尚未到达而需要等待时，就能插入之前暂缓的 W，利用这段空闲。

我们再看刚才的线性层。计算参数梯度需要 $X$ 和 $G$，所以 W 往后放时，这两份数据也要继续留在显存里。等 W 算完，相关数据才能释放。这样一来，推迟 W 能让输入梯度更早传回上一张卡，同时也延长了一部分数据的保存时间。

ZB1P 与 ZB2P#

Sea AI Lab 基于这个关系设计了 ZB1P 和 ZB2P。两种方式保持相同的模型切分，主要区别是允许多少个微批的反向计算尚未完成。我们可以先把它们理解为两档显存安排：ZB1P 使用接近普通 1F1B 的激活预算，ZB2P 则允许大约两倍的预算。

名字里的 $p$ 表示流水线阶段数，1P、2P 对应按 $p$ 和 $2p$ 设置的待反向微批上限。沿用前面的 4 段流水线，这两档上限就是 4 个和 8 个微批。能够同时保留更多微批的数据，调度器就有更多可以提前或推迟的任务。作者的调度说明

我们先看 ZB1P。它优先计算会影响上一阶段的 B，把一部分 W 留到后面。如果继续接收新微批会超过显存预算，就先完成一些 W，释放对应的数据，再执行新的前向。这样能减少等待，同时把激活峰值控制在接近 1F1B 的水平；显存预算也限制了 W 能推迟多远，因此仍会留下一部分气泡。

ZB2P 把这部分预算放宽，让更多微批提前进入流水线。我们因此可以在预热时多做一些前向，更早准备好后面的反向任务，再把更多 W 安排到原本空闲的位置。它用更大的激活占用换取更多调度空间，在论文的理想条件下可以把计算气泡消除。

调度	相对 1F1B 的激活预算	调度效果
普通 1F1B	约 1 倍	输入梯度与参数梯度一起计算
ZB1P	约 1 倍	拆开 B/W，利用空闲时间计算部分 W，减少气泡
ZB2P	约 2 倍	容纳更多未完成反向的微批，进一步推迟 W，可消除理想计算气泡

这里的理想条件，是论文先假设 F、B、W 三部分耗时相等，并且有足够多的微批可供安排。实际模型中，我们还要根据这三部分各自的耗时重新排布任务，所以作者又设计了根据实测耗时和显存限制生成调度的算法。

参数更新时的等待#

计算排满以后，参数更新仍可能需要等待。例如做全局梯度裁剪时，我们需要先汇总各阶段的梯度大小，才能决定是否缩放梯度。各卡走到这里，又会遇到一次同步。

作者进一步将这类检查改成更新后验证：先按无需调整梯度的情况更新，同时完成检查；如果发现需要裁剪或存在数值异常，就撤回这次更新，再按检查结果处理。这个设计继续减少了更新前的等待，也是论文实现接近零气泡的重要部分。作者对更新后验证的说明

回到项目代码，pp-zb 使用的是接近 ZB1P 的安排。我们可以在 training/scheduling/zerobubble.py 中看到，它先保留 1F1B 的 F/B 顺序，遇到依赖尚未满足的空档，再选出一个已经可以计算的 W。每卡保留的未完成微批数也受到流水线深度的限制。这样就把前面的 B/W 拆分、W 填充和激活预算对应到了具体实现。

DualPipe（DeepSeek-V3）#

Zero Bubble 让我们看到，反向里的两部分工作可以分开安排。DeepSeek-V3 的 DualPipe 继续把计算和通信拆得更细，希望在一组微批等待数据传输时，GPU 能计算另一组微批。

我们可以先通过前面的 16 层、4 张卡理解它的双向布局。第一组微批从 GPU 0 进入，依次在 GPU 0、1、2、3 上完成第 1–4、5–8、9–12、13–16 层。另一组微批从 GPU 3 进入，在 GPU 3、2、1、0 上完成相同的层顺序。DualPipe 官方示例

从图里可以看到，两组数据都按模型原有的层顺序计算，只是模型副本在设备上的摆放方向相反。因此，GPU 0 同时保存第一条路线的第 1–4 层和第二条路线的第 13–16 层，其余 GPU 也各保存两个对应的模型块。两条路线更新时需要合并相同参数的梯度，共同训练这个模型。

这样，流水线两端都能接收新微批，各张卡也有来自两个方向的任务可以安排。例如，一张卡正在等待其中一路的反向梯度时，就有机会处理另一路已经准备好的前向任务。DualPipe 在此基础上，把一组前向和一组反向中的计算、通信进一步交错。

我们再看 DeepSeek-V3 使用的 MoE 层。token 需要先发到专家所在的设备，专家算完后再把结果传回来。这两次传输之间，还有注意力、专家矩阵乘等计算可做。DualPipe 将这些操作分别安排，并继续拆开反向中的输入梯度与参数梯度，让一组任务的传输与另一组任务的计算重叠。DeepSeek-V3 技术报告，第 3.2.1 节

因此，双向布局提供了更多可以交错的任务，层内拆分则让调度器能找到具体的重叠位置。我们在实际接入时，需要根据模型实现对应的前向、反向重叠逻辑，官方示例中的 overlapped_forward_backward 就是这部分接口。

相应的显存代价也能从图里看出来。每张卡保留了两组模型块，整条流水线保存两套参数副本。DeepSeek-V3 的比较表中，DualPipe 的参数存储是普通 1F1B 的两倍；按论文的激活统计方式，峰值从 $p$ 份增加到 $p+1$ 份。我们获得了更多并行安排的机会，也需要为这些任务准备相应的存储空间。DualPipe 的气泡与显存比较
